同等矩形

功能简介

给指定图形或页面添加边界矩形。

详细介绍

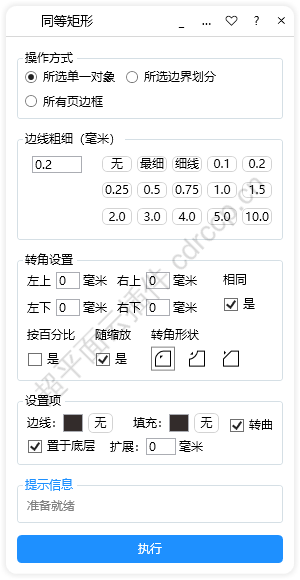

同等矩形

----------操作方式----------
所选单一对象：将当前页的所选内容作为单一的对象。
所选边界划分：将当前页的所选内容按边界（有互相叠加的图形视为同一图形区域）。
所有页边框：将每页的页边框作为对象，在页边框上加矩形。
----------边线粗细：以毫米作为单位----------
无：矩形边线为零，同时边线颜色必须为无颜色。
细线：CDR定义的细线。
其它尺寸可以点击右边的按钮设置或手动填入数据。
----------转角设置----------
设置矩形4个角的圆角弧度，实际应用效果为：数据如超出所能允许的最大值，则取允许的最大值。
左上：左上角的弧度。
右上：右上角的弧度。
左下：左下角的弧度。
右下：右下角的弧度。
相同：如果勾选此项，则填写4个角的1个，4个值同时一致变化。勾选此选项时，需要重新填写4个角的弧度。
是：勾选此项，4个角的值同时变化。
按百分比：弧度按百分比计算，计算方法为：矩形最短边的一半的百分多少。如果填写超过100，则实际取100。
是：是否按百分比计算弧度，如果不是，则是按实际多少毫米计算。
随缩放：圆角弧度是否随矩形大小变化而缩放。
是：圆角弧度，随矩形大小变化而缩放。
转角形状：有圆角、倒角、棱角，看示例图形。
----------设置项----------
边线：设置矩形边线的颜色。
无：边线无填充颜色，点击此按钮，边线尺寸必须为0。
填充：设置矩形的填充色。
无：设置填充色为无填充颜色。
转曲：矩形是否转曲，转曲后将变为曲线图形，不再是矩形图形。
置于底层：矩形是否处于所选区域的底层或页面的底层，如果不勾选，则为默认的顶层。
扩展：尺寸单位毫米，正负零都可以，矩形4边同时以指定的数值向外放大或向内缩小。
