群组对象
功能简介
CDR图形组合的批量处理，按指定的范围和指定的方式，对目标范围的图形区域进行分组组合。
视频教程
作者暂未提供视频教程。
更新日志
| 2025-09-23 22:54:37 | 增加曲线群组 |
详细介绍
群组对象
CDR图形组合的批量处理，按指定的范围和指定的方式，对目标范围的图形区域进行分组组合。
力先的功能，一般分左右键执行，鼠标右键点击调出界面，修改参数再运行；左键直接按上次的设置参数运行（一键执行）。
使用流程
在工具栏上找到目标功能图标，鼠标右键单击，弹出界面。
⬇
选择目标范围，所选，手动选择的图形区域；当前页，当前页的所有图形；所有页，所有文档页面的图形。
⬇
直接群组，目标图形区域直接群组，相当于CDR的Ctrl+G快捷键。

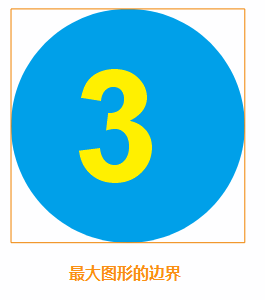

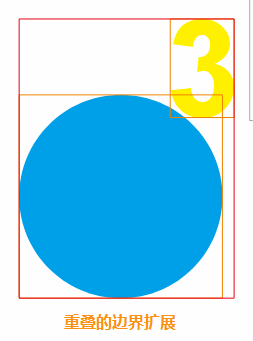

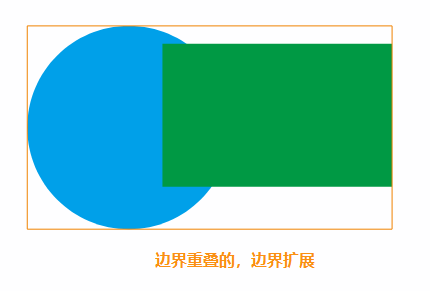

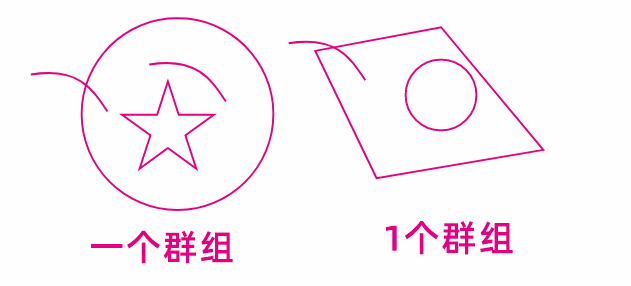

边界（指图形所占用的边界，图形的外围矩形），对有边界的图形区域，一般其边界为区域中最大面积的图形。如果图形边界重合的 ，将按边界扩展处理。如下图：

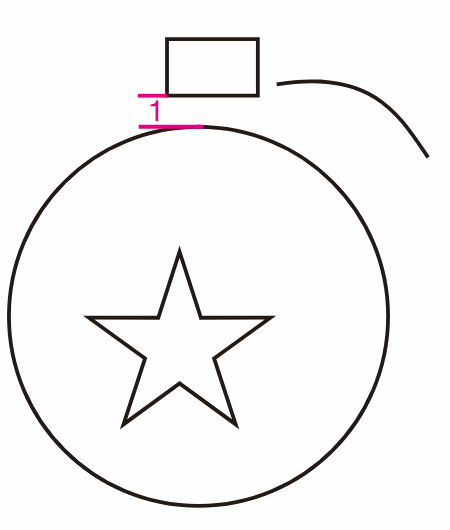

容差，按（指图形所占用的边界，图形的外围矩形）相距的指定数（容差），边界距离少于容差值得则归入同一组，也适用于异形群组，如下图：
上图，假设设置容差值1.2mm，则上面3个图形都归入同一组。如果设置容差为0.2mm，则仅有圆形和星形和同组，其它都不会归入同组。

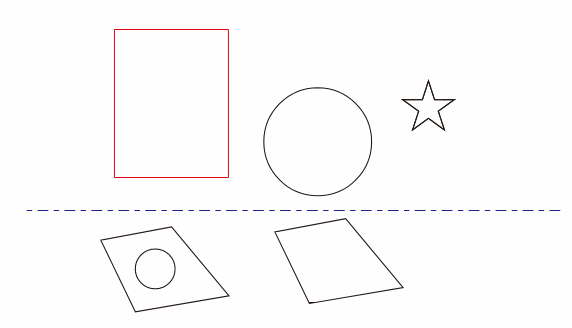

横向：上图左图5个图形，横向分组以蓝色线条为分界，会组成两个群组。注意行与行直接有明显的空白分界。上面一组，从水平方向看高度范围有重叠，所以会归为一组。

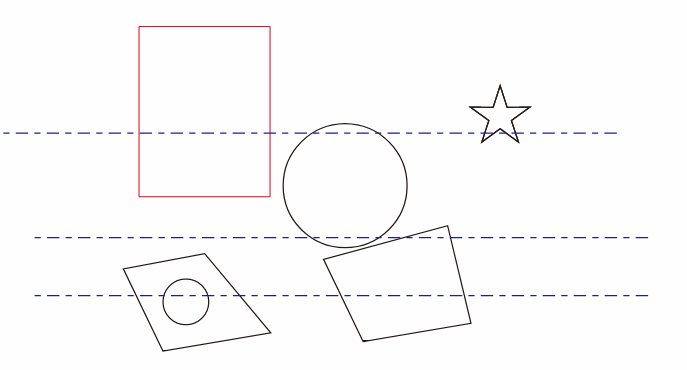

而右图，5个图形将归入一组，因为追踪的结果，互相之间交叉成行了。行与行互相重叠，行与行之间没有空间。
纵向同理。

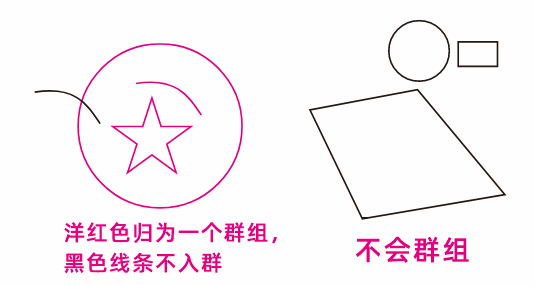

包含：主要目标应用于曲线类图形的群组。如果曲线之间的关系为环绕包裹关系，则归入一个群组，下图所示：

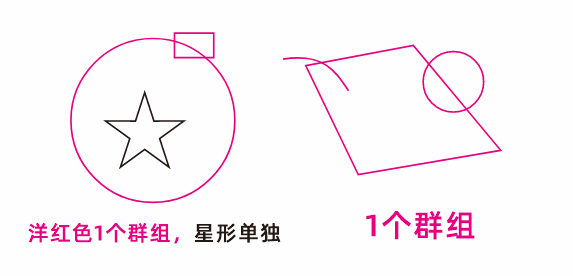

相交：线条如果与线条有交点，则归入同一组，如下图：
包含相交：合并上面的包含和相交，归入同一组，如下图：
⬇
⬇
兼容性说明
感谢支持
欢迎使用，使用过程中如有问题或建议，请不吝反馈。
