超平面云插件
尺寸标注
功能简介
CDR度量标注工具的优化和批量，对目标图形或区域进行尺寸标注，支持两点、宽高、角度、线段、三点及简单宽高标注。
视频教程
作者暂未提供视频教程。
更新日志
| 2025-07-23 14:27:17 | 优化两点标注，修正拆分标注 |
| 2025-07-18 14:15:06 | 增加内部边距标注 |
| 2025-07-17 22:31:17 | 修正标注转曲 |
详细介绍
尺寸标注
CDR度量标注工具的优化和批量，对目标图形或区域进行尺寸标注，支持两点、宽高、角度、线段、三点及简单宽高标注。
力先的功能，一般分左右键执行，鼠标右键点击调出界面，修改参数再运行；左键直接按上次的设置参数运行（一键执行）。
使用流程
在工具栏上找到目标功能图标，鼠标右键单击，弹出界面。
⬇
在文档中选择目标图形区域，每个区域必须事先手动群组。
⬇
标注方式选择宽高。参数的定义大都跟随CDR内置的标注参数，
，如果文字字号选择按比例，则
有效，将按标注的长度调整文字大小。也可以规定
字号。
⬇
⬇
执行效果
⬇
生成后工具
生成标注后，可以应用生成后工具，拆分标注等。
两点标注
两点标注，设置好生成参数：
会上如上提示，然后程序会进入等待状态，您需要在文档中的两个不同的位置点击鼠标两次，然后效果如下：
线段标注
进入节点编辑模式，用形状工具挑选两个点进行标注
全部线段标注（直接选择曲线图形，不进入节点编辑模式）
3点标注
简单宽高标注
间距标注
按辅助线标注
在文档中画出垂直的参考线
选中要标注的对象
点击获取按钮，程序会填入对象的坐标信息
手动选中这几条垂直辅助线（或是水平辅助线，只能1种），辅助线会呈现红色。
执行效果如下：

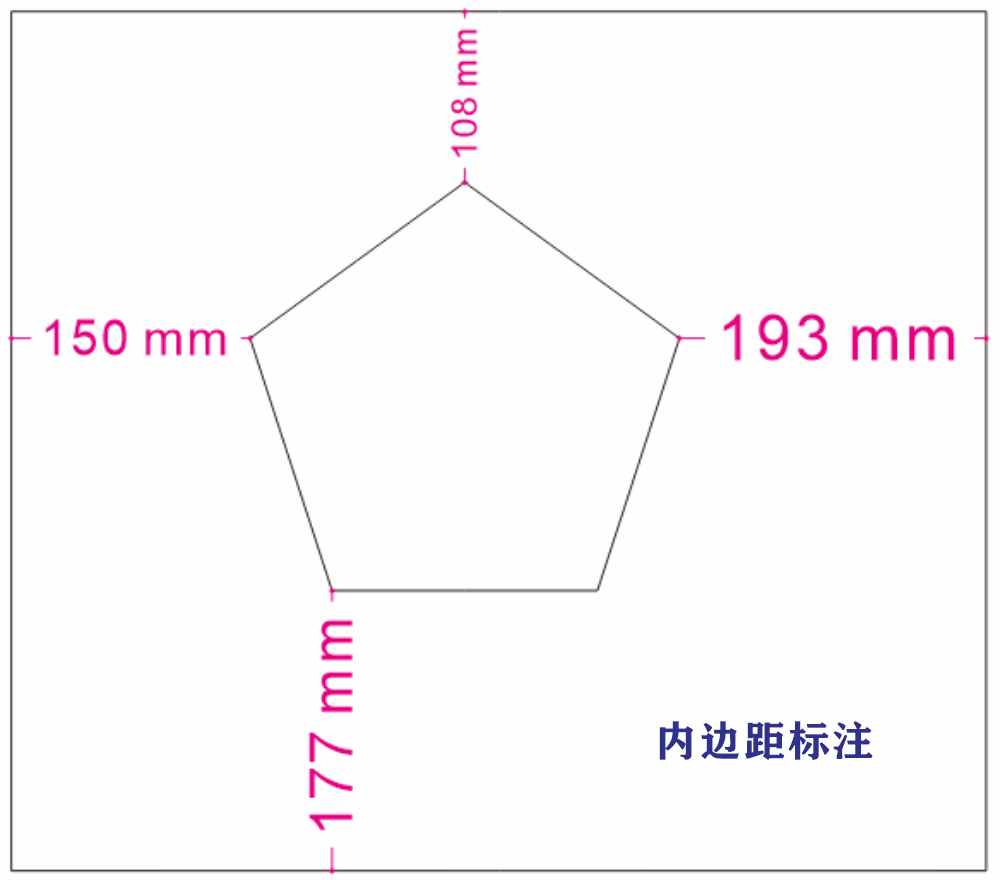

内间距标注
兼容性说明
功能配置项的使用说明
此功能能将当前窗体参数保存，供下次快速填写自己的偏好窗体参数。
▶ 首先填写好窗体参数，假设窗体现在参数为：
需要将此窗体参数保存。
▶ 点击配置按钮
▶ 弹出以下窗体：
▶ 将维护打勾：
▶ 填写增加的名称，如：
▶ 点击增加按钮：
▶ 程序自动将当前所有窗体参数保存：
，保存位置可以点击
查看，
则会定位到保存位置的根目录。
▶ 假设现在的窗体参数为：
希望快速改为默认的。
▶ 点击配置按钮：
▶ 去掉维护的勾选，直接点击“默认”条目。
▶ 就可以看到窗体参数全部更改为原来保存过的：
■ 更改 是将条目的名称更改，选择条目，在增加更改的文本框填入更改后的名称，如”默认1“，点击更改按钮，该条目的名称会改为”默认1“。
■ 删除所选 选择条目，点击删除所选按钮，该条目会被删除，注意：不可恢复的操作。
■ 重载 指该条目的名称不变，但目标参数都修改为当前窗体的参数，用在窗体的界面发生变化（插件升级或更新造成原参数缺失或缺少，这是常见的）。推荐的方法是，先在非维护的情况下，选择该条目，窗体会加载该条目的参数。然后再点击”重载“按钮，更改参数。这样既能保留原来的参数，也能跟随界面变更。
感谢支持
欢迎使用，使用过程中如有问题或建议，请不吝反馈。

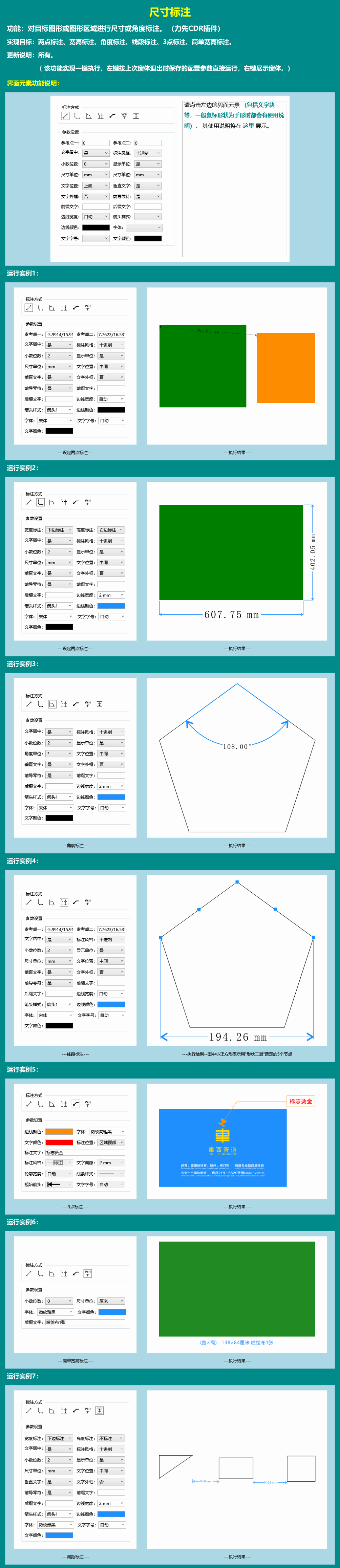

界面预览
